특허 도면은 모든 출원에서 무조건 필요한 것은 아닙니다. 특허법은 출원서에 명세서, 필요한 도면, 요약서를 첨부하도록 정하고 있어 발명을 설명하는 데 도면이 필요하지 않다면 생략할 수 있습니다.
장치 발명은 전체도·분해도·단면도, 시스템 발명은 구성도·연결도, 방법 발명은 순서도·처리 흐름도가 주로 쓰입니다. 종류보다 중요한 것은 청구항의 구성과 관계를 이해할 수 있게 보여 주는지입니다.
같은 부품에는 모든 도면에서 같은 참조부호를 써야 합니다. 본문에 쓴 부호는 도면에도, 도면에 쓴 부호는 본문에도 대응되어야 합니다.
국내 전자출원 도면 이미지는 원칙적으로 300~400dpi의 흑백 TIFF가 안내됩니다. 그레이스케일·컬러 JPEG는 발명의 내용을 표현하기 위해 반드시 필요한 경우에 허용됩니다.
제품의 구조를 말로만 설명하면 작성자에게는 분명해도 처음 보는 사람에게는 연결 관계가 잘 보이지 않을 수 있습니다. 이때 특허 도면은 발명의 구성, 결합 관계, 작동 순서를 짧은 시간 안에 이해하도록 돕습니다.
다만 특허 도면은 제품 홍보용 이미지나 제조용 정밀 설계도와 목적이 다릅니다. 예쁘게 보이는 것보다 명세서와 청구항에 적은 기술적 특징을 정확하고 일관되게 설명하는 것이 우선입니다. 너무 단순하면 핵심 구조가 빠지고, 너무 복잡하면 무엇을 보호하려는지 오히려 흐려질 수 있습니다.
이 글은 대한민국 국내 특허출원을 기준으로, 특허에 익숙하지 않은 창업자·개인 발명가·중소기업 실무자가 출원용 도면을 준비할 때 필요한 판단 순서와 작성 원칙을 정리합니다. 실용신안·디자인·국제출원은 도면 요건이 다를 수 있으므로 해당 절차의 별도 기준을 확인해야 합니다.
특허 도면은 반드시 제출해야 할까?
특허법 제42조는 특허출원서에 명세서, 필요한 도면, 요약서를 첨부하도록 규정합니다. 여기서 중요한 표현은 ‘필요한 도면’입니다. 발명의 기술적 내용을 글과 수식만으로 충분히 설명할 수 있다면 특허 도면을 제출하지 않을 수 있습니다.
반면 실용신안등록출원은 물품의 형상·구조 또는 조합을 보호 대상으로 하므로 도면 제출이 필수입니다. 특허로 출원 안내도 특허는 필요한 경우 도면을 제출하고, 실용신안은 도면이 반드시 필요하다고 구분합니다.
다음과 같은 경우에는 특허 도면이 사실상 큰 도움이 됩니다.
여러 부품의 위치와 결합 관계가 발명의 핵심인 경우
내부 구조나 층의 배치를 글만으로 설명하기 어려운 경우
단계별 처리 순서나 데이터 흐름이 중요한 경우
작동 전후 상태 또는 여러 실시형태를 비교해야 하는 경우
명세서의 설명과 청구항에 등장하는 구성요소를 한눈에 연결해야 하는 경우
도면을 넣을지 고민된다면 “이 그림이 없을 때 제3자가 발명을 정확히 재현하고 구성 관계를 이해할 수 있는가?”를 기준으로 판단해 보세요. 단순한 장식이나 광고 이미지는 필요하지 않지만, 기술적 이해를 실질적으로 돕는 도면이라면 준비하는 편이 안전합니다.

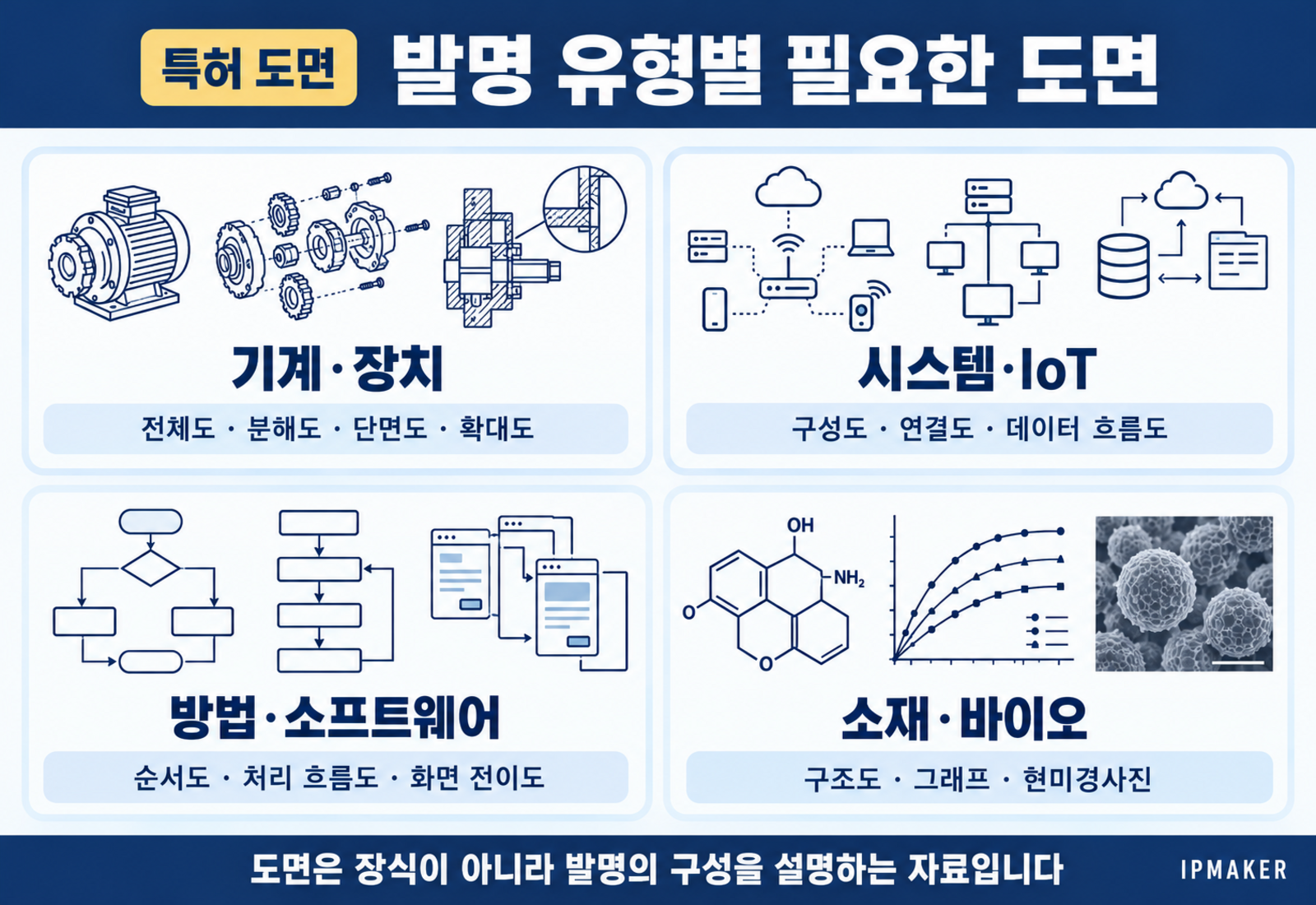

발명 유형에 따라 어떤 도면을 준비할까?
도면 종류를 많이 넣는다고 좋은 출원이 되는 것은 아닙니다. 발명의 핵심을 설명하는 데 필요한 장면을 먼저 고르는 것이 중요합니다.
발명 유형 | 우선 검토할 도면 | 보여 줄 내용 |
|---|---|---|
기계·장치 | 전체 사시도, 평면도·입면도, 분해도, 단면도, 확대도 | 부품의 배치, 결합 방식, 내부 구조, 핵심부 형상 |
전기·전자·IoT 시스템 | 블록도, 연결도, 회로 개요도, 데이터 흐름도 | 모듈 구성, 신호·데이터 이동, 장치 간 연결 관계 |
제조·제어 방법 | 순서도, 공정도, 상태 전이도 | 단계의 순서, 분기 조건, 입력과 출력 |
소프트웨어·서비스 | 처리 흐름도, 시스템 구성도, 화면 전이도 | 서버·단말 역할, 데이터 처리 논리, 기능 간 전환 |
소재·바이오 | 구조도, 그래프, 현미경사진 등 | 조성·구조·측정 결과 중 발명 이해에 꼭 필요한 부분 |
전체도와 분해도
전체도는 발명이 어떤 모습과 구성으로 이루어졌는지 처음 보여 주는 도면입니다. 분해도는 결합된 부품을 떨어뜨려 배치해 조립 관계를 설명합니다. 장치 발명이라면 보통 전체도에서 큰 구조를 보여 준 뒤 분해도나 상세도로 핵심을 좁혀 가는 구성이 이해하기 쉽습니다.
단면도와 확대도
겉에서 보이지 않는 내부 통로, 층 구조, 맞물림 상태가 핵심이라면 단면도가 필요합니다. 작은 결합부나 센서 위치처럼 전체도에서 식별하기 어려운 부분은 확대도로 보완할 수 있습니다. 절단 위치와 방향이 헷갈리지 않도록 절단선과 화살표를 일관되게 표시합니다.
블록도와 연결도
시스템 발명은 외형보다 구성요소의 역할과 연결이 중요할 수 있습니다. 이때 블록도는 센서, 제어부, 서버, 사용자 단말처럼 기능 단위를 나누어 보여 줍니다. 화살표는 신호·데이터·제어의 방향을 구분할 수 있어야 하며, 본문에서 각 블록의 역할을 설명해야 합니다.
순서도와 공정도
방법·소프트웨어 발명은 처리 단계와 조건 분기가 핵심입니다. 시작, 입력, 판단, 처리, 출력의 흐름이 논리적으로 이어지도록 구성합니다. 다만 단순한 업무 절차가 아니라 기술적 수단과 처리 관계가 드러나야 합니다.

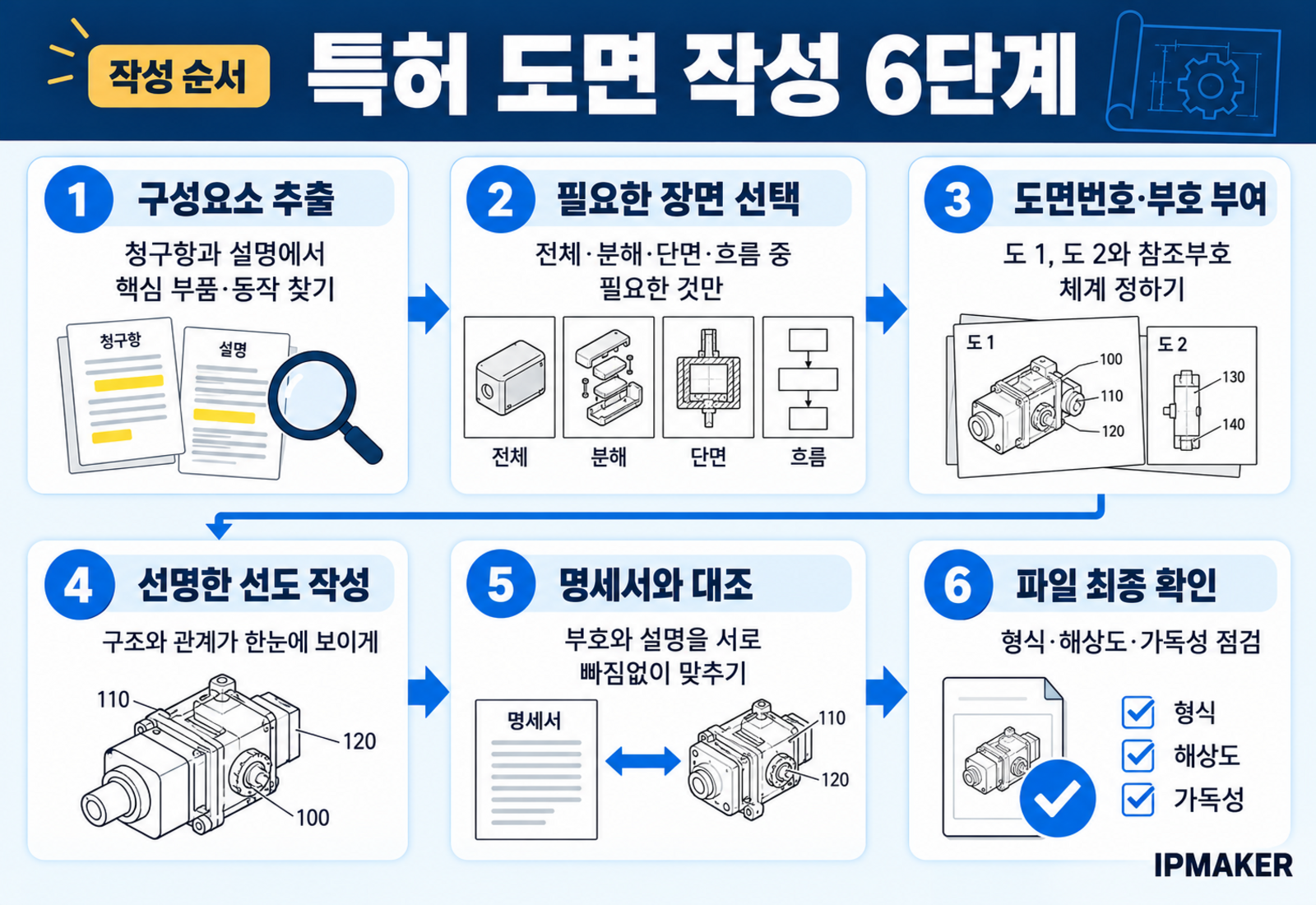

특허 도면 작성 6단계
1단계. 청구항과 설명에서 구성요소를 뽑습니다
도면부터 그리기 전에 발명의 핵심 부품, 기능 블록, 처리 단계를 목록으로 만듭니다. 아직 청구항이 확정되지 않았다면 최소한 “무엇이 있고, 서로 어떻게 연결되며, 어떤 동작을 하는가”를 문장으로 정리합니다.
예를 들어 자동 잠금 보관함이라면 본체, 덮개, 잠금부, 감지부, 제어부, 통신부처럼 구성요소를 먼저 분리합니다. 이 목록이 도면의 참조부호 표가 됩니다.
2단계. 필요한 장면만 선택합니다
각 기술적 특징을 어느 도면에서 가장 잘 보여 줄지 정합니다. 전체 구조는 사시도, 내부 결합은 단면도, 제어 관계는 블록도, 동작 순서는 흐름도가 적합할 수 있습니다. 같은 정보를 반복하는 도면은 줄이고, 한 도면에 너무 많은 내용을 몰아넣지 않습니다.
3단계. 도면번호와 참조부호 체계를 정합니다
도면은 【도 1】, 【도 2】처럼 순서대로 구분합니다. 부품과 기능 블록에는 100, 110, 120처럼 알아보기 쉬운 체계로 참조부호를 배정할 수 있습니다. 법령이 특정 숫자 체계를 강제하는 것은 아니지만, 같은 구성요소에는 모든 도면에서 같은 부호를 써야 합니다.
하나의 도면을 세부 장면으로 나눌 필요가 있다면 도 3a, 도 3b처럼 알파벳 소문자를 붙일 수 있습니다. 도면번호와 부호가 섞이지 않도록 관리표를 만들어 두면 편리합니다.
4단계. 구조와 관계가 분명한 선도로 작성합니다
국내 특허·실용신안 도면은 원칙적으로 흑백의 선명한 평면도 또는 입면도로 작성하고, 필요하면 사시도와 단면도를 사용할 수 있습니다. 도면 안에는 장문의 설명을 넣지 않고, 필요한 참조부호와 특수 도면에서 꼭 필요한 명칭만 표시합니다.
화려한 렌더링, 질감, 배경, 로고, 치수선은 기술적 이해에 필요하지 않다면 빼는 것이 좋습니다. 제조도면을 그대로 붙이기보다 특허 설명에 필요한 구성만 남겨 단순화하세요.
5단계. 명세서와 도면을 서로 대조합니다
본문에 “잠금부(120)”라고 썼다면 도면에도 120이 있어야 하고, 도면에 130을 표시했다면 본문에서 130이 무엇인지 설명해야 합니다. 도면의 간단한 설명에도 각 도면이 무엇을 나타내는지 빠짐없이 적습니다.
특히 청구항을 수정한 뒤 도면과 설명을 다시 확인해야 합니다. 청구항에서 삭제한 구성은 도면에 남을 수 있지만, 본문 설명과 충돌하거나 발명의 필수 구성처럼 오해되지 않도록 문맥을 정리해야 합니다.
6단계. 전자출원 파일을 최종 확인합니다
지식재산처 MOIP-Editor 사용자 설명서는 국내 특허·실용신안 도면 이미지에 대해 300~400dpi, 300dpi 권장의 흑백 TIFF를 안내합니다. 발명의 내용을 표현하기 위해 반드시 필요한 경우에는 같은 해상도의 그레이스케일 또는 컬러 JPEG를 허용합니다. 이미지는 외부 링크가 아니라 문서 안에 완전히 삽입해 저장해야 합니다.
실제 제출 전에는 최신 MOIP-Editor와 특허로 안내에서 허용 형식과 편집 결과를 다시 확인하세요. 작성 프로그램에서 자동으로 변환되더라도 확대·축소 시 선과 부호가 뭉개지지 않는지 미리보기로 점검하는 것이 좋습니다.
알아두면 좋은 국내 도면 작성 기준
다음은 2026년 10월 10일 확인한 지식재산처 MOIP-Editor 사용자 설명서의 국내 특허·실용신안 도면 안내를 실무적으로 요약한 내용입니다.
항목 | 작성 기준 |
|---|---|
용지와 배치 | A4 세로를 기본으로 하며, 도면 내용은 필요한 경우 가로로 배치할 수 있음 |
도면 식별 | 【도면】 아래에 【도 1】, 【도 2】처럼 일련번호 표시 |
표현 방식 | 흑백의 선명한 평면도·입면도를 기본으로 하고, 필요하면 사시도·단면도 사용 |
부호 크기 | 가로 3mm × 세로 3mm 이상, 다른 선과 구별되는 인출선 사용 |
선 굵기 | 실선 0.4mm 이상, 인출선·점선·쇄선 0.2mm 이상 |
도면 내용 크기 | 식별항목을 제외하고 가로 165mm × 세로 222mm 이하, 테두리선 사용 금지 |
이미지 형식 | 흑백 TIFF 300~400dpi, 300dpi 권장 |
색상·사진 | 발명 표현에 반드시 필요한 경우 그레이스케일·컬러 JPEG 허용 |
이 수치는 국내 특허·실용신안 출원 기준입니다. PCT 국제출원과 디자인등록출원은 도면 배치, 문자 크기, 제출 형식이 다를 수 있으므로 같은 규격으로 단정하면 안 됩니다.
참조부호는 이렇게 관리하세요
참조부호는 도면 속 요소와 명세서의 설명을 연결하는 주소입니다. 부호 자체가 권리범위를 정하는 것은 아니지만, 불일치하면 설명이 불명확해지고 검토 과정에서 누락을 찾기 어려워집니다.
같은 부분은 여러 도면에서도 같은 부호를 사용합니다.
서로 다른 부분에 같은 부호를 중복 사용하지 않습니다.
본문에 쓴 부호와 도면의 부호를 양방향으로 대조합니다.
인출선이 어느 부품을 가리키는지 명확하게 합니다.
도면마다 새 번호를 무작정 붙이기보다 기능군별 번호 체계를 정합니다.
수정할 때는 도면, 도면의 간단한 설명, 발명의 설명, 부호 설명을 함께 고칩니다.
참조부호의 세부 체계는 다음 글에서 별도로 다룹니다. 이번 글에서는 “한 부품은 한 부호, 본문과 도면은 상호 일치”만 먼저 기억해도 좋습니다.
가상 예시: 자동 잠금 보관함의 도면 구성
아래는 설명을 위한 가상의 예시이며 실제 등록 사례가 아닙니다.
가상의 발명은 물품이 들어오면 감지부가 이를 확인하고, 제어부가 잠금부를 작동시키며, 사용자 단말에 상태를 전송하는 자동 잠금 보관함입니다.
도면 | 역할 | 주요 표시 |
|---|---|---|
도 1 | 전체 사시도 | 본체(100), 덮개(110), 잠금부(120)의 외부 배치 |
도 2 | 내부 단면도 | 감지부(130)와 잠금부(120)의 결합 및 작동 위치 |
도 3 | 시스템 구성도 | 감지부(130), 제어부(140), 통신부(150), 사용자 단말(160)의 연결 |
도 4 | 처리 순서도 | 물품 감지 → 잠금 → 상태 전송 → 확인의 흐름 |
이 구성에서는 제품 사진 한 장보다 네 도면의 역할을 나누는 편이 발명의 구조와 동작을 명확히 보여 줍니다. 반대로 잠금 구조가 기존과 같고 새로운 점이 제어 로직에만 있다면 기계 도면을 줄이고 처리 흐름과 제어 조건을 더 자세히 설명할 수 있습니다.
흔한 실수와 고치는 방법
흔한 실수 | 왜 문제인가 | 고치는 방법 |
|---|---|---|
제품 렌더링만 첨부 | 내부 구조와 구성 관계가 보이지 않음 | 선도·단면도·분해도로 기술적 특징을 분리 |
도면마다 부호가 달라짐 | 같은 부품인지 판단하기 어려움 | 통합 부호표를 만들고 일괄 대조 |
도면에 긴 설명문을 넣음 | 도면 식별성이 떨어지고 작성 기준과 충돌할 수 있음 | 설명은 명세서로 옮기고 도면에는 필요한 표시만 유지 |
청구항에만 있는 구성이 도면에 없음 | 구조적 관계 설명이 부족할 수 있음 | 필요한 도면을 추가하거나 본문 설명을 보완 |
CAD 화면을 그대로 캡처 | 격자, 치수, 메뉴, 색상이 섞여 가독성이 낮음 | 필요한 선과 부호만 남겨 출원용 이미지로 정리 |
컬러에 의미를 의존 | 흑백 변환 시 구별이 사라질 수 있음 | 선 종류, 해칭, 부호로도 구분되게 설계 |

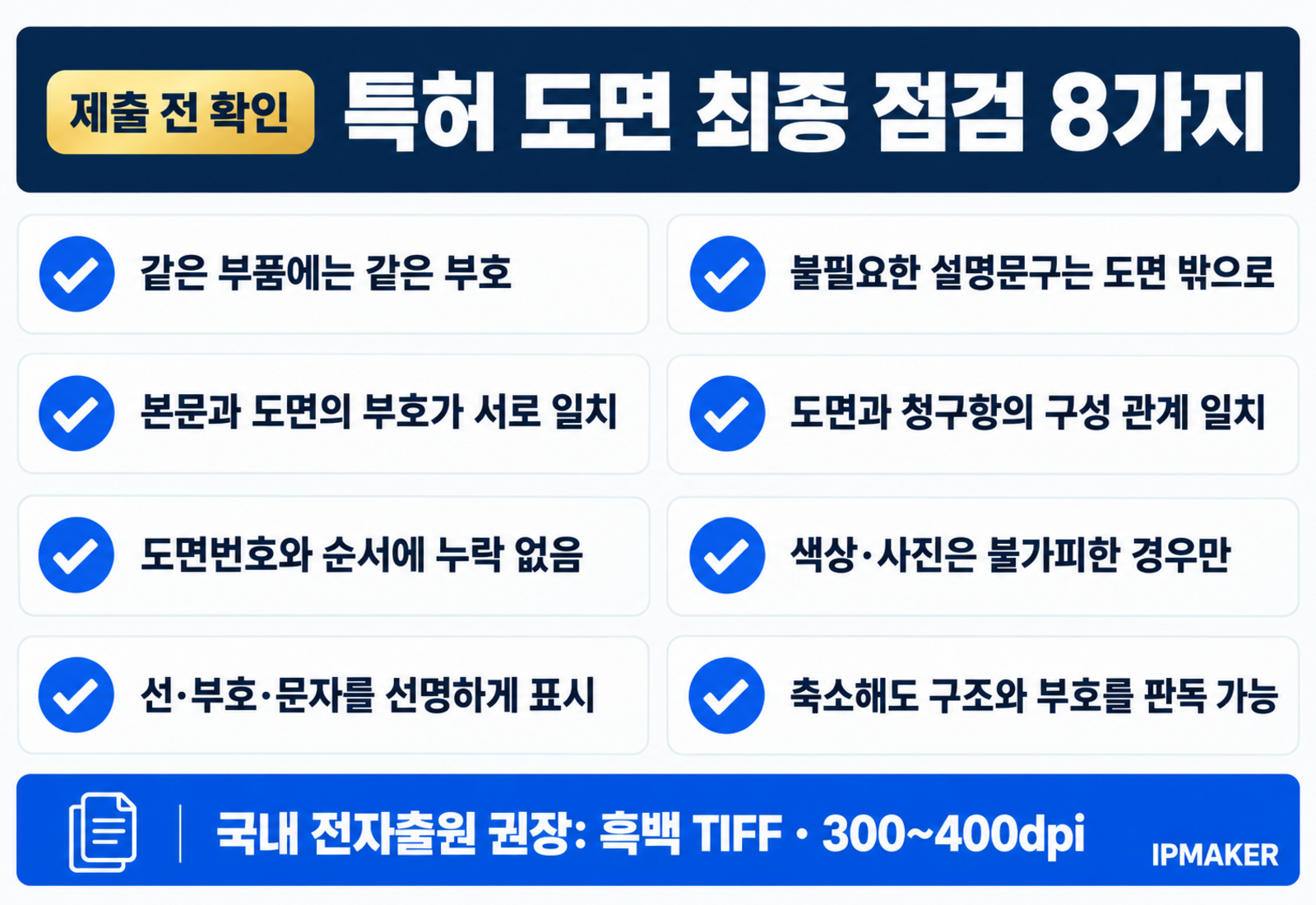

제출 전 체크리스트
- 발명을 이해하는 데 필요한 도면 종류를 모두 골랐다.
- 각 도면에 도 1, 도 2 등 순서가 빠짐없이 붙어 있다.
- 같은 부품에는 모든 도면에서 같은 참조부호를 썼다.
- 본문에 쓴 부호가 도면에 있고, 도면의 부호가 본문에 설명되어 있다.
- 인출선이 정확한 부분을 가리키며 다른 선과 구분된다.
- 작은 부호와 선이 축소 화면에서도 읽힌다.
- 불필요한 설명문, 배경, 로고, UI, 치수선을 제거했다.
- 사진·그레이스케일·색상은 발명 설명에 반드시 필요한 경우에만 사용했다.
- 도면의 간단한 설명과 실제 도면 내용이 일치한다.
- 최신 전자출원 프로그램에서 파일 형식과 해상도, 삽입 상태를 확인했다.
자주 묻는 질문
Q1. 모든 특허출원에 도면이 필요한가요?
아닙니다. 특허는 발명을 설명하는 데 필요한 경우 도면을 제출합니다. 화학 조성물이나 일부 방법 발명처럼 글·수식만으로 충분히 설명되는 경우 도면을 생략할 수 있습니다. 실용신안등록출원은 도면이 필요하므로 구분해야 합니다.
Q2. 직접 그린 도면도 제출할 수 있나요?
가능합니다. 특정 프로그램이나 직업 자격이 도면 작성의 필수조건은 아닙니다. 다만 규격, 선명도, 참조부호, 본문과의 일치가 중요합니다. 발명의 구조가 복잡하거나 권리범위와 도면 관계를 판단하기 어렵다면 변리사 등 전문가의 검토를 고려하세요.
Q3. 제품 사진을 도면으로 쓸 수 있나요?
일반적으로는 흑백 선도가 기본입니다. 현미경사진이나 특수 섬유의 조직처럼 발명의 내용을 표현하는 데 불가피한 경우에는 그레이스케일 또는 컬러 이미지를 사용할 수 있습니다. 단순히 제작이 쉽거나 보기 좋다는 이유만으로 사진을 선택하지 않는 것이 좋습니다.
Q4. CAD 도면을 그대로 제출해도 되나요?
기술 내용을 명확히 보여 주고 전자출원 규격을 충족하도록 정리했다면 활용할 수 있습니다. 다만 제조용 치수, 중심선, 레이어명, 프로그램 UI, 배경 격자처럼 특허 설명에 필요 없는 요소는 제거하고 참조부호와 선 굵기를 다시 점검해야 합니다.
Q5. 도면은 얼마나 자세해야 하나요?
청구하려는 발명의 구성과 작동 관계를 이해할 수 있을 만큼 자세해야 합니다. 반면 모든 나사산, 재질 질감, 제조 공차까지 표현할 필요는 없습니다. 핵심 기술을 설명하는 데 필요한 정도가 기준입니다.
Q6. 특허 도면과 디자인등록 도면은 같은가요?
다릅니다. 특허 도면은 기술적 구성과 작동을 설명하는 자료이고, 디자인등록 도면은 물품의 외관과 창작 내용을 특정하는 역할을 합니다. 디자인 도면은 필요한 도면 세트와 표현 기준이 별도로 있으므로 특허 도면 작성법을 그대로 적용해서는 안 됩니다.
도면과 참조부호를 한 흐름으로 정리하세요
출원용 도면은 마지막에 붙이는 장식물이 아닙니다. 청구항의 구성요소를 뽑고, 필요한 장면을 고른 뒤, 참조부호와 본문 설명을 함께 맞추는 과정이 핵심입니다.
워크스테이션에서 발명의 구성과 명세서 초안을 정리하면서 도면에 표시할 구성요소와 참조부호를 함께 점검해 보세요. AI가 만든 초안과 정리 결과는 출원 전 사용자가 직접 사실관계와 기술 내용을 확인해야 하며, 등록이나 권리범위를 보장하지 않습니다.
관련 글
출처 및 확인 기준
기준일: 2026년 10월 10일
국가법령정보센터, 특허법 제42조(특허출원): https://law.go.kr/LSW/lsLinkCommonInfo.do?chrClsCd=010202&lsJoLnkSeq=1030488021
국가법령정보센터, 특허법 시행규칙(시행 2026. 5. 14.): https://www.law.go.kr/LSW/lsInfoP.do?lsiSeq=286191
특허로, 특허·실용신안 출원 안내: https://www.patent.go.kr/smart/jsp/ka/menu/guide/main/GuideMain0207.do
지식재산처, 명세서작성기(MOIP-Editor) 사용자 설명서, 국내 특허·실용신안 도면 작성방법: https://www.patent.go.kr/smart/docs/download/MOIPEditorManual.pdf
이 글은 일반적인 정보 제공을 목적으로 하며 개별 사건에 대한 법률의견이 아닙니다. 출원 분야, 발명의 내용, 우선권 주장, 국제출원 여부에 따라 필요한 도면과 절차가 달라질 수 있습니다. 실제 제출 전에는 최신 법령·서식·특허로 안내를 확인하세요.
